產品概述：

用途：發電廠、變電站等直流電源系統的接地故障探測與定點

適用故障：高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地、單點多點接地等故障。

適用直流系統電壓等級：220V、110V、48V、24V，電壓自動適應，測試時無需停電。

設備構成：信號發生器、探測卡鉗、接收主機

技術指標：

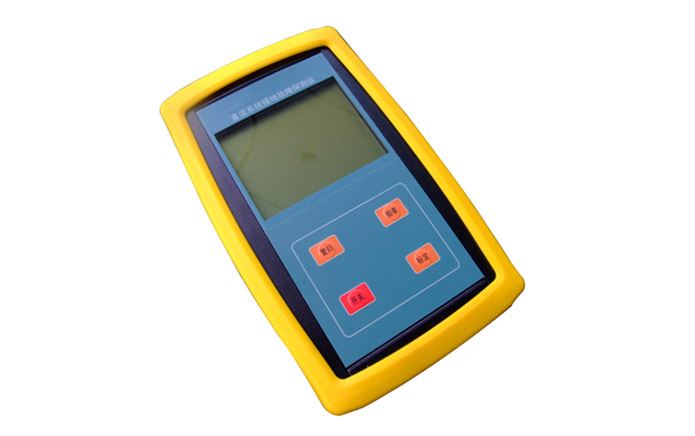

接收主機：

自動判斷接地狀態，接地時自動發出告警信號。

電流方向指示，能檢測環路接地故障。

顯示電流波形，可通過觀察波形判斷接地狀態，克服系統分布電容影響。

數字信號處理技術，實時計算阻性電流，測試靈敏度高。

可測接地阻值范圍：0~500 KΩ

抗對地分布電容能力：支路≤22uF、系統對地總電容≤150 uF

體積195×112×45mm，質量0.55kg

產品概述：

用途：發電廠、變電站等直流電源系統的接地故障探測與定點

適用故障：高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地、單點多點接地等故障。

適用直流系統電壓等級：220V、110V、48V、24V，電壓自動適應，測試時無需停電。

設備構成：信號發生器、探測卡鉗、接收主機

技術指標：

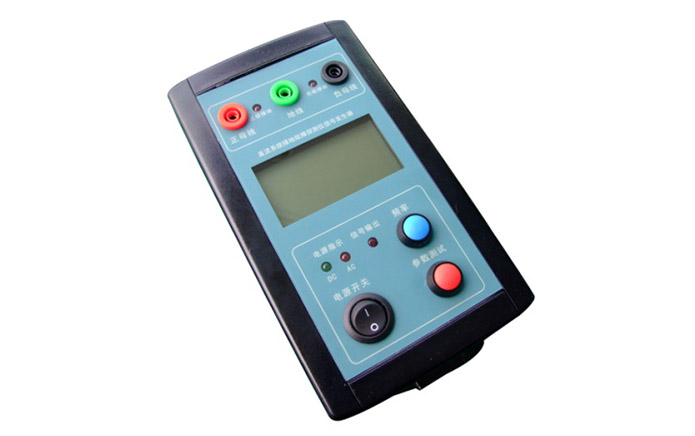

信號發生器：

全自動測量系統參數，計算最佳測試頻率（可人為設定），發射頻率4/2/1/0.5Hz

注入信號：電流有效值≤20mA

交流串入檢測，避免設備損壞

供電：直流/交流，直流供電無需外接電源，直接從直流系統取電，接線簡單、方便。

體積195×112×65mm，質量0.8kg

產品概述：

用途：發電廠、變電站等直流電源系統的接地故障探測與定點

適用故障：高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地、單點多點接地等故障。

適用直流系統電壓等級：220V、110V、48V、24V，電壓自動適應，測試時無需停電。

設備構成：信號發生器、探測卡鉗、接收主機

技術指標：

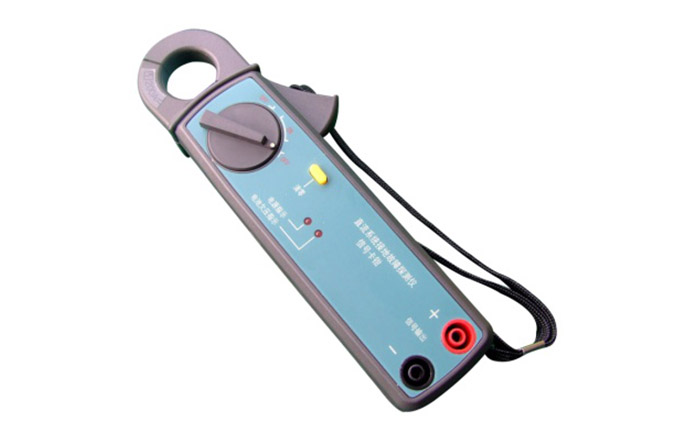

探測卡鉗：

鉗雙根（正負母線一起鉗）動態范圍：0-100A（負載）

鉗單根動態范圍：±20A

體積185×60×35mm

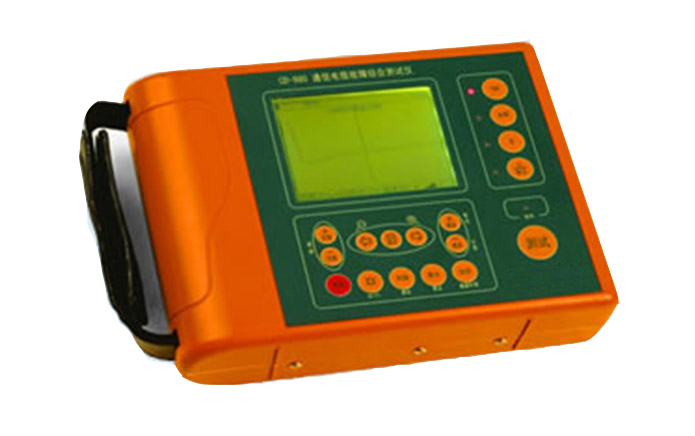

產品概述：

產品介紹：

◆時域反射法（TDR）：可測斷線、混線、嚴重絕緣不良，自動測試快速準確。

◆增益補償：根據電纜衰減特性對增益進行數字化補償，不同距離上的波形幅值基本相同，利于分析判斷，且延長有效測試距離。波形存儲及計算機通信功能。

◆電橋測試法：適用于絕緣不良故障的測距；測試速度快；抗干擾能力強；測距結果精確。

◆電壓、電阻、絕緣電阻測量功能。

功能配置：

◆TDR功能：

1.測試范圍：0-30km。

2.分辨率：最高1m

3.脈沖極性：<2km單極性，>2km雙極性。

4.脈沖幅度：單極性30V，雙極性±30V。

5.脈沖寬度：80ns-10μs，自動調節。

6.測試盲區：1m。

7.波速度調節范圍：100-300m/μs。

8.增益調節范圍：0-80db。

◆電橋功能：

9.電橋測試電壓：100V／250V可選。

10. 測試精度：1％

◆V、Ω、MΩ測量功能：

11.電壓測試范圍：0-75V（AC／DC）

12.電阻測試范圍：0-20kΩ

13.絕緣電阻測試范圍：0-20MΩ

14.絕緣電阻測試電壓：100V／250V可選。

◆顯示方式：320×240點陣LCD。

◆電源：鋰離子電池。

◆體積：210mm×160mm×65mm。

◆質量：0.8kg。

技術指標：

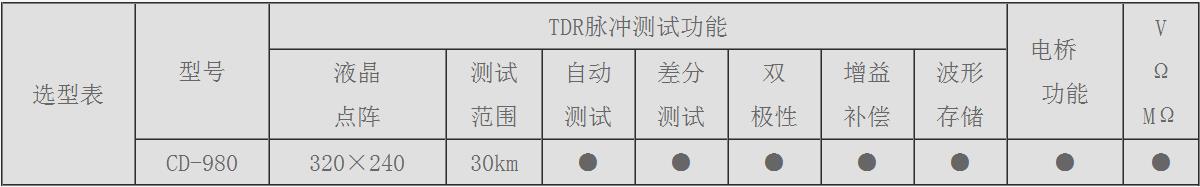

選型表：

產品概述：

產品介紹：

◆時域反射法（TDR）：可測斷線、混線、嚴重絕緣不良，自動測試快速準確。

◆增益補償：根據電纜衰減特性對增益進行數字化補償，不同距離上的波形幅值基本相同，利于分析判斷，且延長有效測試距離。

波形存儲及計算機通信功能

功能配置：

◆TDR功能：

1.測試范圍：0-30km

2.分辨率：最高1m

3.脈沖極性：<2km單極性，>2km雙極性。

4.脈沖幅度：單極性30V，雙極性±30V。

5.脈沖寬度：80ns-10μs，自動調節。

6.測試盲區：1m。

7.波速度調節范圍：100-300m/μs。

8.增益調節范圍：0-80db。

◆顯示方式：320×240點陣LCD。

◆電源：鋰離子電池。

◆體積：195mm×115mm×45mm。

◆質量：0.6kg。

技術指標：

選型表：

產品概述：

產品介紹：

1.測試范圍：0-8km

2.分辨率：  0-1km最大1m，2km最大2m，4-8km最大8m。

3.脈沖幅度：30V。

4.脈沖寬度：80ns-5μs，自動調節。

5.測試盲區：1m。

6.波速度調節范圍：100-300m/μs。

7.增益調節范圍：0-80db。

8.供電電源：6節AA型（5號）電池。

9.體積：205mm×100mm×35mm

10.質量：0.54kg

功能配置：

功能特點：

1.時域反射法（TDR），可測斷線、混線、絕緣不良等各種類型的故障。

2.人機界面友好，操作方便、直觀。

3.能進行自動測試。

4.干電池／充電電池供電, 方便更換。

5.電源管理功能：電池欠壓自動關機，無操作自動關機。

6.手持式、體積小、重量輕、便于攜帶。

產品概述：

產品介紹：

◆時域反射法（TDR）：可測斷線、混線、嚴重絕緣不良，自動測試快速準確。

功能配置：

◆TDR功能：CD950

1.測試范圍：0-8km

2.分辨率：最高1m

3.脈沖極性：單極性。

4.脈沖幅度：單極性30V，雙極性±30V。

5.脈沖寬度：80ns-10μs，自動調節。

6.測試盲區：1m。

7.波速度調節范圍：100-300m/μs。

8.增益調節范圍：0-80db。

◆顯示方式：128×64點陣LCD

◆電源：5節AA鎳氫電池。

◆體積：225mm×105mm×50mm

◆質量：0.5kg。

技術指標：

選型表：

產品概述：

用途：在不方便接市電時為設備提供AC220V電源

電池：鋰離子電池組，24V，52AH

輸出：AC220V，純正弦波

持續輸出功率：1300W

瞬間峰值功率：2600W

充電時間：13-14小時

輔助功能： USB:5V/2A；引擎啟動：200A；LED照明

體積345×246×172mm；質量7.8kg

產品概述：

電源：6節5號電

體積170×156×64mm；質量0.65kg

功能配置：

兆歐表功能

輸出電壓：500/1000/2500V三擋

絕緣電阻量程：500kΩ~4GΩ

短路電流：≥1.5mA

萬用表功能

交直流電壓、電流

電阻、電容、頻率、二極管、通斷蜂鳴

產品概述：

XJD-200只能在線路發生故障停運后進行故障定位，由發射機向故障線路施加高壓將故障復現，超低頻電流由發射機流向故障點，經過渡電阻進入大地并流回發射機；在線路沿線，將傳感器通過絕緣桿掛接在線路上檢測電流。傳感器采用高靈敏度傳感器，其磁路無需閉合，在很大程度上方便了掛、取操作。傳感器檢測線路上的電流，自動進行調零操作，將模擬信號轉成數字信號后通過無線方式向外傳送。在地面上的接收機接收傳感器發送的無線信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段（長線路采用二分之一法分段，分支線路優先測試分支點），再精確定點，從而快速確定故障位置。

XJD-200適用于單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障類型；超低頻信號能避免系統電容影響，低阻到高阻故障均能適應；線路是否有分支，無論是架空線分支還是電纜分支，線路上是否掛接變壓器對設備均無影響。

XJD-200在使用過程中需要首先連接發射機，在定位過程中需要爬桿掛接傳感器，故而使用稍為復雜，但定位測試的限制條件極少，定位精度和故障確認度很高。XJD-200是在線路發生接地故障后，解決巡視目測未能發現的疑難故障的最佳測試設備。

功能配置：

l  用途：6-35kV架空線路小電流接地故障查找定位

l 使用場景：線路發生接地故障后停運

l 發射機電壓高、功率大，電流穩定，可測高阻故障

l 超低頻信號克服系統分布電容影響，可進行高阻故障定位

l 高靈敏開口傳感器，無需閉合，方便線路掛接

l 傳感器-接收機無線通信，安全可靠

l 數值/波形顯示，判據明確直觀

l 定位精度：0.1m

l 發射機輸出特性：1Hz，0~8kV，0~100mA，1000W(max)

l 可測線路長度：≥100km

l 傳感器與接收機的無線通訊距離：>100m

l 發射機：417×234×318mm，16kg，AC220V

l 傳感器：180×100×35mm，0.45kg，3節7號電池

l 接收機205 ×100×35mm，0.45kg，5節5號電池

技術指標：

定位精度：0.1m

l 發射機輸出特性：1Hz，0~8kV，0~100mA，1000W(max)

l 可測線路長度：≥100km

l 傳感器與接收機的無線通訊距離：>100m

l 發射機：417×234×318mm，16kg，AC220V

l 傳感器：180×100×35mm，0.45kg，3節7號電池

l 接收機205 ×100×35mm，0.45kg，5節5號電池

產品概述：

XJD-101空間矢量法架空線路故障定位儀

XJD-101能夠在線路發生接地故障后繼續運行的時間段內，利用線路本身的信號特性進行故障定位，不需要事先在一次線路上附加任何信號發送設備，使用時僅需要在線路下方探測信號的空間矢量，判據明確直觀。盡管優點很多，但由于線路、負荷、故障性質千差萬別，本儀器不能做到所有情況下有效。

XJD-101可適用于各種（包括消弧線圈接地系統）接地系統，特別適用于過渡電阻（接地電阻）較小且穩定的單相接地故障的選線和定位（例如1K以下）。對于間歇性、弧光放電接地故障，成功定位的可能性將下降或不可行。

根據理論和和實際使用情況分析，以下各種因素都能影響該儀器的測試效果， 需要實際驗證是否能夠使用及效果如何：負荷電流越小越好測；線路總長度（各條出線長度相加）越長越好測，單條線路也可以；過渡電阻越小、越穩定越好測。

使用過程：線路發生單相接地故障后，首先將儀器在供電側的各個出線的位置進行選線。在線路的正下方，將儀器平舉，保持儀器面板與線路方向垂直，并與地面垂直，根據屏幕顯示的信號垂直和水平分量的比較進行判斷。正常線路為：垂直分量>水平分量；故障電路為：水平分量>垂直分量。選線成功后，再沿故障線路向用電側逐步查找故障點的具體位置，在故障點前，均表現為故障信息，故障點后恢復正常，如果線路有分支，也按上述方法判斷故障分支線路。

使用技巧：只要能用該儀器成功選線，原則上即能成功定位；若不能明確選線，則不必再嘗試定位。

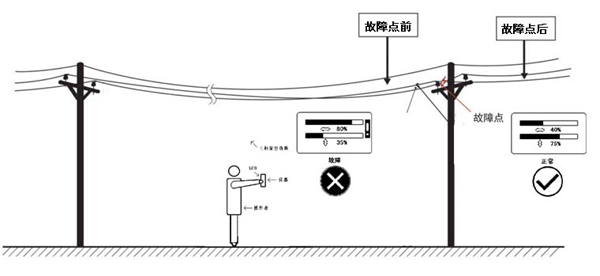

故障定位過程示意：

功能配置：

技術指標：

顯示：128×64點陣液晶顯示器

電源：6節AA（5號）堿性干電池

電流：30mA（開背光時60mA）

體積：210mm×160mm×65mm

質量：1.1kg（包括電池）

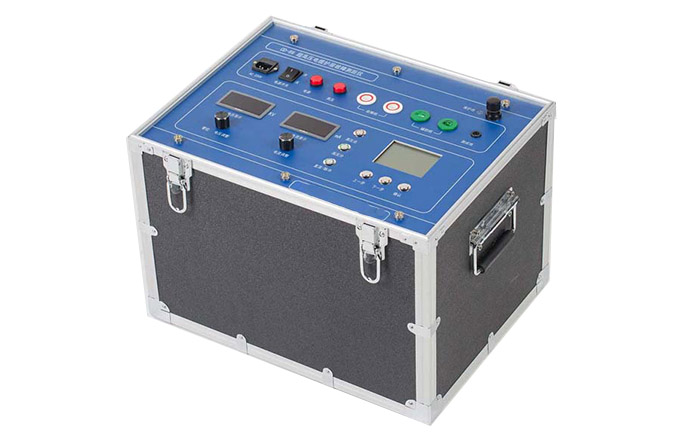

產品概述：

用途：超高壓單芯電纜護層故障測距，并為跨步電壓定點提供信號源

電阻比法測距，無需調平衡，并能克服連線接觸電阻影響，測距精度高

全自動測試，無需人工干預；接地閉鎖、高壓零位啟動等安全性設計

輸出模式：直流、高壓脈沖，分別用于測距和定點

輸出：0~10kV，0~100mA，1kW(max)

體積480×330×360mm，質量15kg，電源AC220V

功能配置：

用途：超高壓單芯電纜護層故障測距，并為跨步電壓定點提供信號源

電阻比法測距，無需調平衡，并能克服連線接觸電阻影響，測距精度高

全自動測試，無需人工干預；接地閉鎖、高壓零位啟動等安全性設計

輸出模式：直流、高壓脈沖，分別用于測距和定點

輸出：0~10kV，0~100mA，1kW(max)

體積480×330×360mm，質量15kg，電源AC220V

產品概述：

用途：超高壓單芯電纜護層故障精確定點

工作模式：

跨步電壓定點：探針輸入，箭頭指示故障點方向

電流耦合法分段：電流傳感器輸入，測量電纜中阻性電進行故障分段

數字處理，信號波形顯示，靈敏度高，響應范圍大。

無需調零，抵消地電位變化影響。

操作簡單，保護措施完善，測量回路與高壓電氣隔離，無高壓外露

體積210×122×125mm；，質量0.5kg，內置7.4V鋰電池組

功能配置：

用途：超高壓單芯電纜護層故障精確定點

工作模式：

跨步電壓定點：探針輸入，箭頭指示故障點方向

電流耦合法分段：電流傳感器輸入，測量電纜中阻性電進行故障分段

數字處理，信號波形顯示，靈敏度高，響應范圍大。

無需調零，抵消地電位變化影響。

操作簡單，保護措施完善，測量回路與高壓電氣隔離，無高壓外露

體積210×122×125mm；，質量0.5kg，內置7.4V鋰電池組

產品概述：

用途：為超高壓單芯電纜護層故障的跨步電壓定點提供信號源

輸出方式：1Hz脈動直流高壓

輸出：0~10kV，0~100mA，1kW(max)

體積417×234×318mm，質量15kg，電源AC220V

功能配置：

用途：為超高壓單芯電纜護層故障的跨步電壓定點提供信號源

輸出方式：1Hz脈動直流高壓

輸出：0~10kV，0~100mA，1kW(max)

體積417×234×318mm，質量15kg，電源AC220V

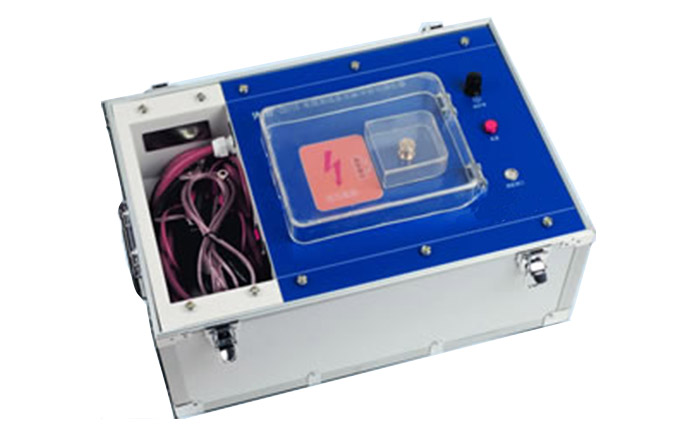

產品概述：

用途：對故障電纜施加脈沖高壓使故障復現，以便于故障測距和定點

便攜性：高檔高防護便攜機箱，配置拉桿和機輪

安全性：一體化設計，電容內置，無高壓外露，斷電自動放電

放電方式：手動、周期、直流

系列化：

CD-650-A30：0-32kV，4μF電容，儲能2000J

CD-650-A10：低壓電纜測試適用，0-10kV，10μF電容，儲能500J

體積500×280×450mm，質量18kg，電源AC220V

功能配置：

用途：對故障電纜施加脈沖高壓使故障復現，以便于故障測距和定點

便攜性：高檔高防護便攜機箱，配置拉桿和機輪

安全性：一體化設計，電容內置，無高壓外露，斷電自動放電

放電方式：手動、周期、直流

技術指標：

系列化：

CD-650-A30：0-32kV，4μF電容，儲能2000J

CD-650-A10：低壓電纜測試適用，0-10kV，10μF電容，儲能500J

體積500×280×450mm，質量18kg，電源AC220V

產品概述：

用途：電力電纜主絕緣故障精確定點，高精度全數字化處理

聲磁同步法精確定點，聲磁延時可自動/手動測量，精度<0.1m

高分辨率彩屏液晶顯示，陽光下可視，兩種界面模式：

自動模式：自動測量并顯示聲磁延時數值

高級模式：顯示聲音波形，可移動光標精確測量聲磁延時

數字降噪：可選智能強降噪或自適應降噪，隔離或減弱噪聲，凸顯放電聲音

可配置濾波器：可設置低通/帶通/高通/全通四種濾波模式，抑制噪聲

自動啞音：手觸摸提桿時自動關閉聲音，抑制移動傳感器時的強烈噪聲

電子羅盤：直觀顯示電纜路徑

跨步電壓定點功能：適用于電纜對地絕緣破損故障，輔助定點

主機：體積210×95×115mm；質量0.6kg；內置7.4V鋰電池組。

功能配置：

用途：電力電纜主絕緣故障精確定點，高精度全數字化處理

聲磁同步法精確定點，聲磁延時可自動/手動測量，精度<0.1m

高分辨率彩屏液晶顯示，陽光下可視，兩種界面模式：

自動模式：自動測量并顯示聲磁延時數值

高級模式：顯示聲音波形，可移動光標精確測量聲磁延時

數字降噪：可選智能強降噪或自適應降噪，隔離或減弱噪聲，凸顯放電聲音

可配置濾波器：可設置低通/帶通/高通/全通四種濾波模式，抑制噪聲

自動啞音：手觸摸提桿時自動關閉聲音，抑制移動傳感器時的強烈噪聲

電子羅盤：直觀顯示電纜路徑

跨步電壓定點功能：適用于電纜對地絕緣破損故障，輔助定點

技術指標：

主機：體積210×95×115mm；質量0.6kg；內置7.4V鋰電池組。

產品概述：

用途：為多次脈沖測距儀提供信號耦合回路

脈沖平衡技術：更加突出故障點的發射波形

操作簡單，保護措施完善，測量回路與高壓電氣隔離，無高壓外露

發射脈沖電壓：600V

可與任意高壓發生器配套，允許輸入沖擊電壓：小于35KV

體積560×230×1220mm；，質量7kg，電源AC220V

功能配置：

用途：為多次脈沖測距儀提供信號耦合回路

脈沖平衡技術：更加突出故障點的發射波形

操作簡單，保護措施完善，測量回路與高壓電氣隔離，無高壓外露

發射脈沖電壓：600V

可與任意高壓發生器配套，允許輸入沖擊電壓：小于35KV

體積560×230×1220mm；，質量7kg，電源AC220V

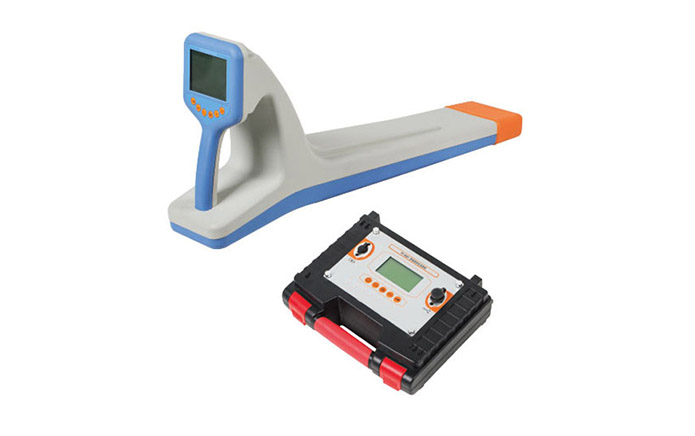

產品概述：

組成：

CD-1200M主機：測距、定點和路徑探測接收機

CD-1200T路徑探測信號發生器

多用途，集成電纜故障測試基本功能：

故障測距：低壓脈沖、脈沖電流

故障精確定點：聲磁同步定點

路徑探測

基本功能齊全，易用便攜，成本相對較低

體積270×220×85mm×2；質量1.5kg×2；內置7.4V鋰電池組。

功能配置：

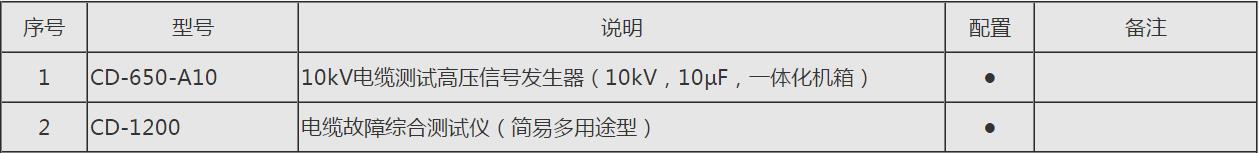

高性能配置：全功能、高性能，高低壓電纜均適用，包含多次脈沖測距功能

基本配置：高低壓電纜均適用，有超便攜需求的請選擇分體式高壓發生器

簡易配置：集成化簡易多用途測試儀，成本相對較低，適用于以低壓電纜測試為主，且使用不頻繁的用戶

產品概述：

用途：對故障電纜施加脈沖高壓使故障復現，以便于故障測距和定點

超便攜性：分體小型機箱，適用于車輛不方便進入的場合，鐵路/通訊行業適用

安全性：高壓插頭連接，無高壓外露，斷電自動放電

放電方式：手動、周期、直流

系列化：

CD-650-S30：0-32kV，4μF電容，儲能2000J

CD-650-S10：低壓電纜測試適用，0-10kV，10μF電容，儲能500J

體積417×234×318mm×2，質量16kg×2，電源AC220V

功能配置：

用途：對故障電纜施加脈沖高壓使故障復現，以便于故障測距和定點

超便攜性：分體小型機箱，適用于車輛不方便進入的場合，鐵路/通訊行業適用

安全性：高壓插頭連接，無高壓外露，斷電自動放電

放電方式：手動、周期、直流

技術指標：

系列化：

CD-650-S30：0-32kV，4μF電容，儲能2000J

CD-650-S10：低壓電纜測試適用，0-10kV，10μF電容，儲能500J

體積417×234×318mm×2，質量16kg×2，電源AC220V

產品概述：

用途：電力電纜主絕緣故障測距

測距模式：低壓脈沖法、脈沖電流法、多次脈沖法

遠程協助（需選配平板電腦）

超高亮度高分辨率彩屏液晶，陽光下可視，觸摸屏/鍵盤雙操作模式

波形機內存儲，計算機后臺軟件波形下載管理

采樣頻率：200MHz；分辨率：0.4m；測試范圍100km，盲區2m

信號增益：70dB；低壓脈沖電壓：32V

體積274×218×81mm；質量3.5kg；內置7.4V鋰電池組

功能配置：

用途：電力電纜主絕緣故障測距

測距模式：低壓脈沖法、脈沖電流法、多次脈沖法

遠程協助（需選配平板電腦）

超高亮度高分辨率彩屏液晶，陽光下可視，觸摸屏/鍵盤雙操作模式

波形機內存儲，計算機后臺軟件波形下載管理

技術指標：

采樣頻率：200MHz；分辨率：0.4m；測試范圍100km，盲區2m

信號增益：70dB；低壓脈沖電壓：32V

體積274×218×81mm；質量3.5kg；內置7.4V鋰電池組

產品概述：

用途：電力電纜主絕緣故障精確定點

聲磁同步法精確定點，聲磁延時測量，精度<0.1m

液晶顯示聲音/磁場波形，可移動光標精確測量聲磁延時

可根據磁場波形初始極性判斷電纜路徑

主機：體積270×150×210mm；質量1.5kg；內置7.4V鋰電池組。

功能配置：

用途：電力電纜主絕緣故障精確定點

聲磁同步法精確定點，聲磁延時測量，精度<0.1m

液晶顯示聲音/磁場波形，可移動光標精確測量聲磁延時

可根據磁場波形初始極性判斷電纜路徑

主機：體積270×150×210mm；質量1.5kg；內置7.4V鋰電池組。

技術指標：

主機：體積270×150×210mm；質量1.5kg；內置7.4V鋰電池組。
